PERIFÉRICOS

Definición de periféricos: Un periférico es todo elemento que va conectado a la CPU de un ordenador. También se considera periféricos a los dispositivos que están dentro de la torre y están conectados con cables.

Tipos de periféricos:

-De entrada: Se utilizan para suministrar información al equipo. Ej: Ratón, teclado, escaner y micrófono.

-De salida: Se usan para suministrar información al usuario del equipo. Ej: Monitor, Altavoces y impresora.

-De entrada/salida: Pueden actuar como periférico de entrada o de salida, indistintamente, según las necesidades del sistema y del usuario. Hay dos grupos:


-Periféricos de comunicaciones: Utilizan el tráfico de datos para comunicar equipos entre sí. Ej: Módem y Router.

-Periféricos de almacenamiento: Emplean el tráfico de datos para almacenar y suministrar información al sistema y al usuario. Ej: Lector de CD, DVD, Bluray.

Conectores y buses externos.

Panel lateral de la placa.


*La placa tiene un panel lateral en el que están los conectores de los principales elementos de la placa. Dependiendo de las prestaciones que tenga la placa, tendremos diferentes puertos en este panel.

1-PS/2 para ratón.
2-PS/2 para teclado.
3-Puerto paralelo.
4-Puerto VGA.
5-Puerto USB.

6-Puerto RJ-45.



7-Jack de entrada de audio.
8-Jack de salida de audio.
9-Jack de micrófono.


Los puertos serie y paralelo.

-El puerto serie: el puerto serie, también conocido como puerto COM, tiene su principal utilidad en las comunicaciones. Es un puerto muy lento y no se utilizan.
Consta de nueve pines y es de color azul claro.



Cables con conectores serie hembra y macho.







El puerto paralelo.

*El puerto paralelo, conocido como LPT, también se utiliza para comunicaciones. Tiene 25 pines y se utiliza para impresoras.
Se creó como mejora del puerto serie, ya que este puerto transmite un grupo de datos de forma simultánea (en paralelo) por varios canales.





Puerto paralelo (LTP).

EL PUERTO USB.

*USB, son las siglas de las palabras inglesas Universal Serie Bus, Puerto bus Universal de Serie.
Este puerto sirve para conectar periféricos al ordenador.
Tiene la particularidad de que incluye la transmisión de corriente eléctrica.

También hay diferentes tipos de puertos y conectores USB:


-USB tipo A o USB-A: es el conector USB estándar. (ordenador).

-USB tipo B o USB-B: es el conector que va al periférico. (impresora).









-Mini-USB: es más pequeño que el USB normal. (PDA, videocámaras, etc).

-Micro-USB: es aún más peeuqño que el mini-USB. (teléfonos móviles, cámaras, etc).

EL PUERTO FIREWIRE.


-El puuerto Firewire se utiliza para comunicaciones de datos a altas velocidades, más incluso que el USB.
Se usa principalmente en dispositivos multimedia.
Este puerto también incluye corriente eléctrica y puede alimentar dispositivos de hasta 25V.
Soporta Plug & Play y mejora los problemas de rotura que se producen en algunos puertos USB al hacer lasconexiones en caliente.

                                                              Hay tres tipos de Firewire:

LOS PUERTOS PARA VÍDEPO.

-El puerto VGA: el puerto VGA es el más común y se utiliza para dar salida a la señal de vídeo analógica, tiene 15 pines y es de color azul oscuro.

En los equipos portátiles este puerto también existe. El principal uso que se le da es para compartir la señal de vídeo, especialmente con un proyecto o un monitor adicional.



EL PUERTO DVI.

-El puerto DVI (Interfaz Visual Digital), es una variante del VGA que da salida a la señal de vídeo digital, es de color blanco.

EL PUERTO HDMI.

-El puerto HDMI (High Definition Multimedia Interface), Interfaz Multimedia de Alta Definición, es un puerto que se utiliza tanto para vídeo como para audio y que ofrece señal de alta definición. Es el sustituto del euroconector.



Puerto HDMI.




Cable con conector HDMI  macho.








LOS PUERTOS RCA E VÍDEO.

*Los puetos RCA se eplean para llevr la señl de vídeo analógica a u telvisor, proyector o similar. El puert RCA es típicamente amarilo.

EL PUERTO S-VÍDEO.

*El puerto SVído cmple lamisma función quelos RCA anteriores. Pued er de do tipos:

·S-Vídeo IN: tene siete pines y se utiliza para hacer llegar l señal d vído.
·S-Vídeo OUT: tiee cuatro pines y se utiliza para la saida de la señal de vídeo.

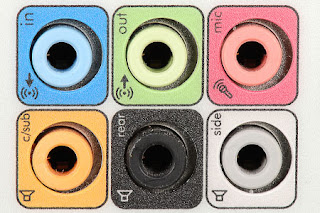

LOS PUERTOS PARA AUDIO.

* Puerto Jack: el puerto Jack seutiliza para transportarla seña de audio analógica.

Estándar.

Sistema 5.1

EL PUERTO JACK.

*Los puertos RCAtambien pueden utilizarse para transportar la señal de audio. Puede ser tanto analógica como digital.

LOS PUERTOS PARA COMUNICACIONES.

-El puerto RJ-11: es específico del módem. Este puerto se une a una roseta telefónica.

El puerto RJ-45: se conoce habitualmente como Ethernet, se emple para enlazar un equipo con otro.

LOS PUERTOS INALÁMBRICOS.

-El puerto Wifi: sirve para comunicar equipos en redes de datos. La conexión es coaxial. Los equipos portátiles tienen integrado este puerto



TIPOS DE REDES SEGÚN SU TAMAÑO

* LAN: (Local Área Network) - Red de Área Local: Red pequeña de menos de 2Km, equivale a un edificio u organismo. Ej: Ayuntamiento, mi casa, I.E.S, etc.

*MAN: (Metropolitan Área Network) - Redes de Área Metropolitana: Redes medianas, menos de 10Km. Equivale a una ciudad.

*WAN: (Wide Área Network) - Red de Área Extensa: Red de una comarca, provincia, país o continente.


Componentes de una LAN:

- Dispositivos: (PC`s, Impresoras, etc).

- Cables

- Tarjeta de red

- Switch o Hub

Componentes de Internet:

-Router


-ADSL


Internet: red de redes / unión de todas las redes del mundo.


Intranet: es la red privada de una empresa u organismo.


Tipos de IP:

*Privada
- Gratis
- Es para Internet
- Esta IP es única en todo el mundo


*Pública
- Pagando
- Es para Internet
- Esta IP es única en todo el mundo

- Nuestro proveedor de Internet es el que se va a encargar cambiar nuestra IP privada a una pública.
Este mecanismo es conocido como NAT.

IP estática: es una red que no cambia, la pone a mano el usuario o informático. Todos los días tenemos la misma IP.

IP dinámica: la asigna un servidor de IP, de todas las IP asigna una que esté libre, por lo tanto cada día tenemos una IP diferente.

DNS: Servidor de Nombre de Dominio. Cambia las IP por el nombre de la red y viceversa.

Comandos:

- CMD

- Ping IP
- IPconfig: Averiguar configuración de la red
- IPconfig: all.


*Máscara: se utiliza para saber cuantas IP tengo en mi red.

-Ejercicio:
· IP:  192.168.0.33                             256 - 0 = 256
· Máscara: 255.255.255.0                256 - 2 = 254         Tendré 254 IP para PC
· Router: 192.168.0.1


-Ejercicio:

·Qué máscara hay que utilizar si tenemos una red con 30 IPs?
Máscara: 255.255.255.¿?

30 + 2 = 32.     256 - 32 = 224           La máscara será la siguiente: 255.255.255.224

Pruebas para detectar donde está la abería de la IP:

1)- Soltar el cable RJ-45 y volver a conectar (mirar que las leds naranja y verde estén encendidas).
2)- Mirar que la targeta de Red está bien configurada ( Mi Pc + propiedades + administrador de dispositivo).
3)- Hacer ping al Router.
4)- Hacer ping a Mi Pc.
5)- Hacer ping al DNS.
6)-Comprobar la configuración de TCPIP con la de otro ordenador que funcione el Internet.

DIFERENCIA ENTRE SWITCH Y HUB

Al Switch se le denomina puente multipuerto, así como el hub se denomina repetidor multipuerto.La diferencia entre el hub y el switch es que los switches toman decisiones basándose en las direcciones MAC y los hubs no toman ninguna decisión. Como los switches son capaces de tomar decisiones, así hacen que la LAN sea mucho más eficiente. Los switches hacen esto "conmutando" datos sólo desde el puerto al cual está conectado el host correspondiente. A diferencia de esto, el hub envía datos a través de todos los puertos de modo que todos los hosts deban ver y procesar (aceptar o rechazar) todos los datos. Esto hace que la LAN sea mas lenta.
A primera vista los switches parecen a menudo similares a los hubs. Tanto los hubs como los switches tienen varios puertos de conexión (pueden ser de 8, 12, 24 o 48, o conectando 2 de 24 en serie), dado que una de sus funciones es la concentración de conectividad (permitir que varios dispositivos se conecten a un punto de la red).

DEFINICIÓN DE UNA RED

La red informática nombra al conjunto de ordenadores y otros equipos interconectados, que comparten información, recursos y servicios. Puede a su vez dividirse en diversas categorías, según su alcance , su método de conexión (por cable coaxial, fibra óptica, radio, microondas, infrarrojos) o su relación funcional (cliente-servidor, persona a persona), entre otras.

TARJETA GRÁFICA

PARTES:
-GPU: -Procesador
           -AMD(ATI) - SLI
           - nVidia - Crossfere


                                             Dedicado (viene en la tarjeta gráfica)
-Memoria RAM (VRam) :
                                            Compartida (se utiliza la RAM de la Placa Base)
-Romdac: Conector Analógico Digital
-Conecsión Placa Base , PCI , AGP , Express

-Salidas: SVGA , DVI , SVideo y HDMI

SISTEMAS DE REFRIGERACIÓN

***Por Aire:

**Activa:En este sistema de refrigeración, el ventilador situado sobre el disipador evacuará el calor transmitido por el disipador y lo expulsará. El disipador consta de conductos con alta conductividad térmica. También existen disipadores que emplean un metal liquido, el cual es movido por una bomba electromagnética y ofrece un buen rendimiento pero a un precio aun elevado.El sistema de refrigeración por aire “pasiva” únicamente esta compuesto de un disipador, idéntico al que acabamos de ver.

*Ventajas:

*Simplicidad se trata básicamente de un gran pedazo de metal.

*Su durabilidad carece de piezas móviles.

*Bajo costo.

*Silenciosa.

*No producen ruido.No necesita mantenimiento

*Inconvenientes:Su habilidad limitada para dispersar grandes cantidades de calor rápidamente. Los disipadores modernos son incapaces de refrigerar efectivamente Procesadores de gama alta, sin mencionar CPU de la misma categoría sin ayuda de un ventilador.

**Pasiva:El sistema de refrigeración por aire “pasiva” únicamente esta compuesto de un disipador
*Ventajas:
 La ventaja de este sistema es que es totalmente silencioso.
*Inconvenientes:

**Liquida:La refrigeración liquida “activa” es construida del mismo modo que la anterior, pero el calor almacenado por el disipador es expulsado directamente por los ventiladores situados sobre estos disipadores permitiendo alcanzar un delta muy cercano a cero. Este sistema es muy utilizado para cuando se desea alcanzar mayores rendimientos y puede hacerse silencioso eligiendo correctamente los componentes.

*Ventajas:
*Inconvenientes:

TIPOS DE MEMORIA RAM

Tipos de memoria: RAM.

SRAM: (CACHÉ).

*Muy rápido.

*Volatil.

*Cara.

*Poca capacidad.

*Su contenido permanece inactivo mientras hay suministro eléctrico.

DRAM: (MEMORIA PRINCIPAL).

*Rápida.

*Barata.

*Mucha capacidad.

*Volatil,

*Pierde su contenido, hay que refrescar.

Tipos de modulos de memoria RAM.

*SIMM: ordenadores viejos. *Bus de datos.*16, 32 bits.

*DIMM: ordenadores actuales. *Bus de datos.

-SDR: 168 contactos: 1 bite por ciclo de reloj.
-DDR: 168 contactos: 3 bites por ciclo de reloj.
-DDR2: 240 contactos: 4 bites por ciclo de reloj.
-DDR3: 240 contactos: 8 bites por ciclo de reloj.

*SO-DIMM: ordenadores portátiles.

MEMORIAS SDR, DDR, DDR2 Y DDR3
